Panoramic villa: Adrisa Residence

Project Name :
Panoramic cantilevered villa: Adrisa Residence

Location :
Samui island Surathani, Thailand

Status :
Buid

Owner :
KAYA Estates

Area :
1400 sq.m.

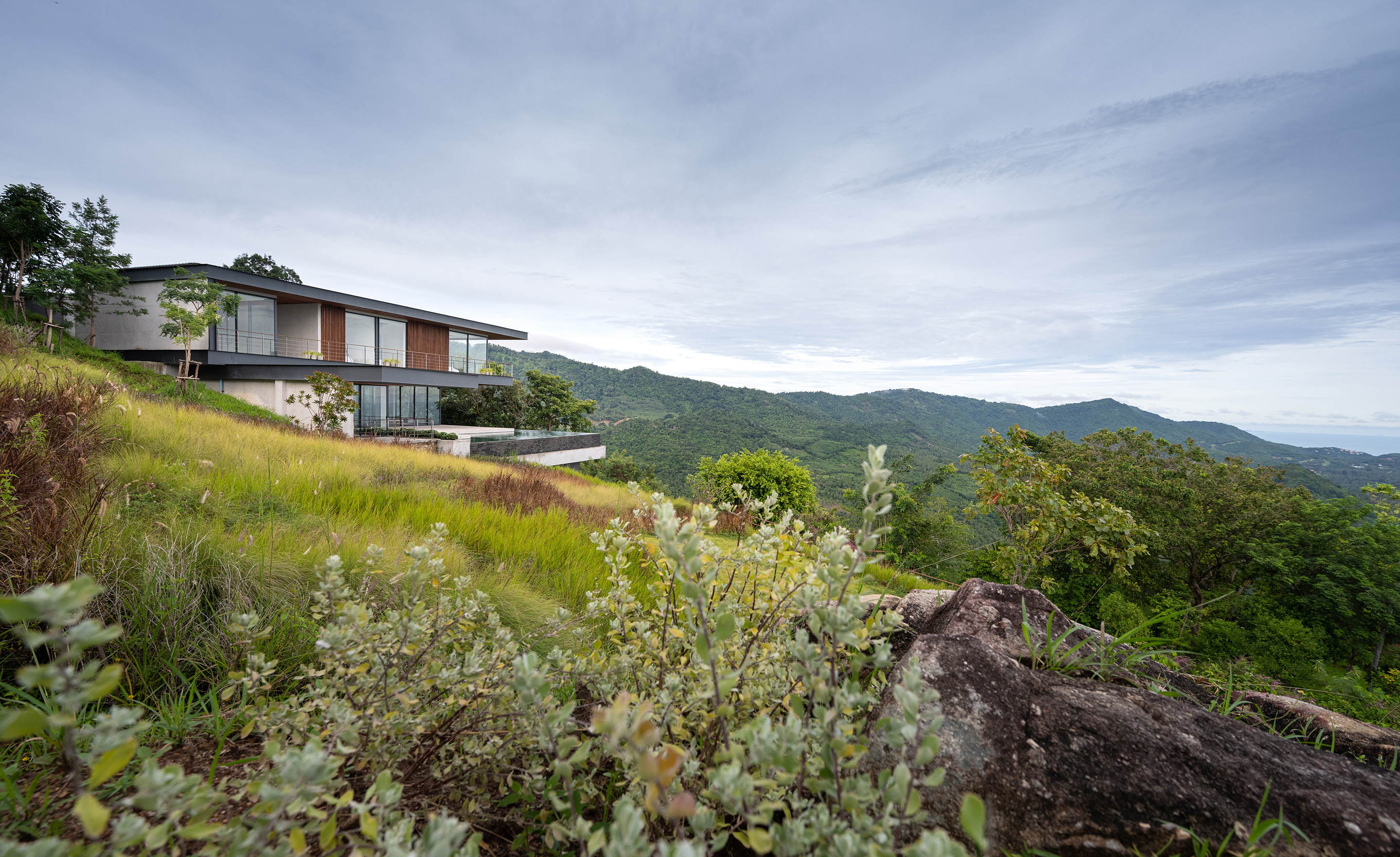

Site: The Adrisa Residence, with a total living area of approximately 1,400m2, is located in the exclusive gated community of KAYA Estates on Bophut Hills, one of the most exclusive, private and lowest density estates in Koh Samui Thailand. It exudes an impressive level of privacy and magnificent ocean and mountain views.

Site: The Adrisa Residence เป็นโครงการที่อยู่อาศัยพื้นที่กว่า 1400 ตารางเมตรตั้งอยู่บนจุดสูงสุดของโครงการ KAYA Estate บนเขาบ่อผุด เกาะสมุย ประเทศไทย บริเวณที่ตั้งอาคาร อยู่บนพื้นที่เนินเขาที่มีความเป็นส่วนตัวและมีมุมมองที่สวยงามของทะเลและภูเขา

Mass: In order to maximize the view, some part of the building is shifted to the second floor level and service area also move to underground to create an open space on the north-west corner. Open courtyard was inserted in the middle of the house for interior view and create sequence from the main entrance from the south to the house.

Mass: อาคารบางส่วนได้ถูกยกขึ้นไปที่ชั้น 2 เพื่อสร้างพื้นที่เปิดโล่งทางด้านเหนือ และสร้าง courtyard เพื่อเปิดมุมมองภายในและสร้างจังหวะการเดินจากทางเข้าอาคารจากทางทิศใต้

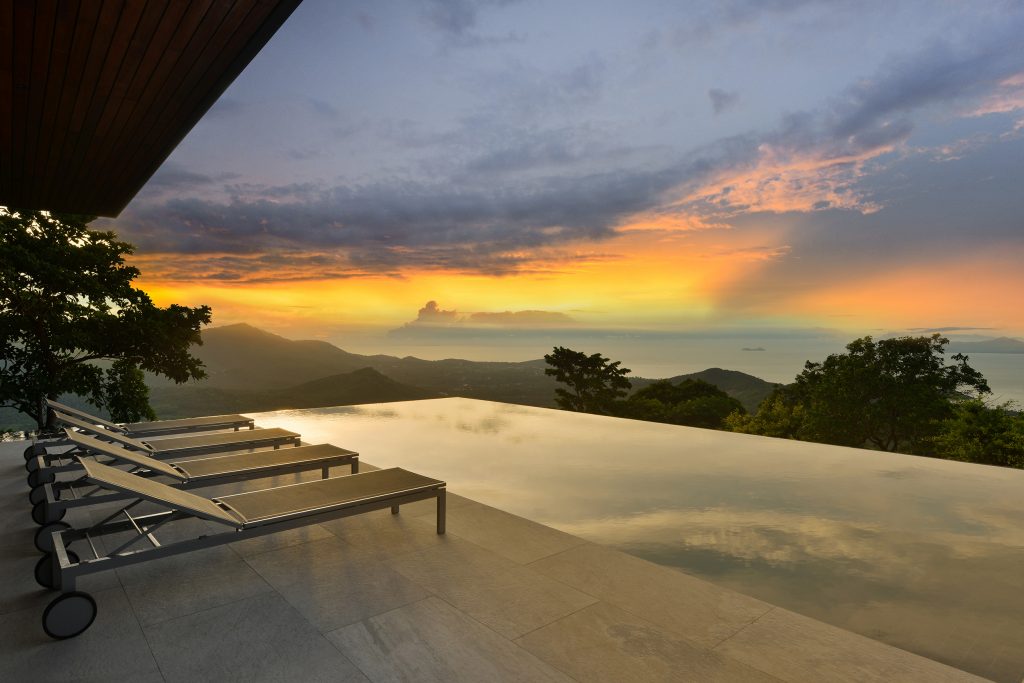

Program: Bedrooms and living area are located on the north-west corner for the best view so user can enjoy the view surround the site with an L-shape pool which includes a 25 meters lap pool for exercising and a 16 m family pool/Jacuzzi for cooling off that also place in front of the living room. Service area is located on the underground and back of the house.

Program: เพื่อให้ได้มุมมองที่ดีที่สุดจากห้องรับแขกและห้องนอนทุกๆห้อง ผู้ออกแบบจึงทำการวางผังให้ห้องสำคัญทุกห้องสามารถมองวิวได้เต็มที่ โดยมีสระว่ายน้ำรูปตัว L ทางด้านหน้า และจัดส่วนบริการไว้ทางด้านหลัง

Panoramic View: Since the house are located in the beautiful scenery mountain and Ocean. It enjoys spectacular panoramic Eastern and Northern ocean views with Western mountain views so designer wants to create panoramic view without any structure interruption.

Panoramic View: เนื่องจากอาคารตั้งอยู่บนพื้นที่เนินเขาที่มีมุมมองที่สวยงามทางด้านเหนือและตะวันออกไปยังทะเล และทางด้านตะวันตกไปยังภูเขา ผู้ออกแบบจึงต้องการสร้างให้เกิดมุมมองรอบตัวออกจากอาคารให้กว้างที่สุดโดยไม่มีสิ่งกีดขวาง



Open Corner: To archive that concept, Designer removes corner structure in each bedrooms and living area to open the panorama view to magnificent landscape.

Open Corner: เพื่อให้ได้มุมมองรอบตัว ผู้ออกแบบได้ทำการการเปิดมุม (open corner) ของห้องต่างๆเพื่อให้เห็นวิวเป็นแบบพานอรามาโดยไม่มีสิ่งกีดขวาง โดยแต่ละห้องจะมีโครงสร้างรับเพียง 3 มุมเท่านั้น แตกต่างจากห้องทั่วๆไปที่จะต้องมีโครงสร้างรับทั้ง 4 มุมของห้อง

Structure: Since each room only has 3 structure support point, Structure of the house need special design. The structure on underground and first floor are concrete and use long cantilever at the corner. The second floor structure is steel and combines in to truss structure in order to have 7 meter long cantilever and reduce structure at the corner.

Structure: โครงสร้างของอาคารจำเป็นต้องใช้การออกแบบพิเศษเนื่องจากแต่ละห้องจะมีโครงสร้างรับเพียง 3 มุม โดยมีโครงสร้างที่ชั้นใต้ดินและชั้น 1 เป็นคอนกรีตเสริมเหล็กและใช้โครงสร้างยื่นยาวส่วนโครงสร้างชั้น 2 เป็นโครงสร้างเหล็กทั้งหมดและสานกันเป็น truss เพื่อการยื่นยาวพิเศษถึง 7 เมตรและ ลดโครงสร้างบริเวณหัวมุม
